Teatro Aconcagua Los Andes

Abstract

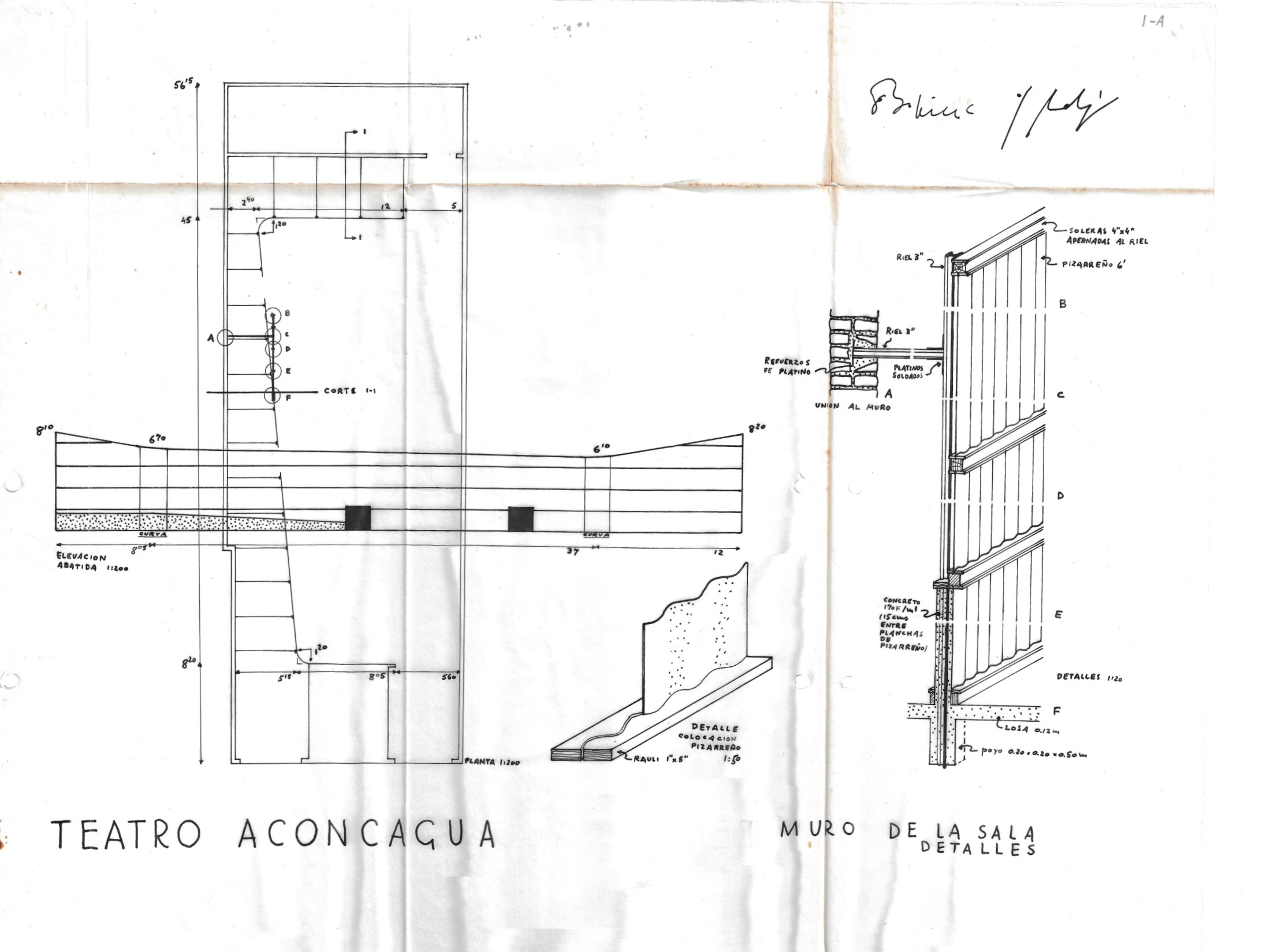

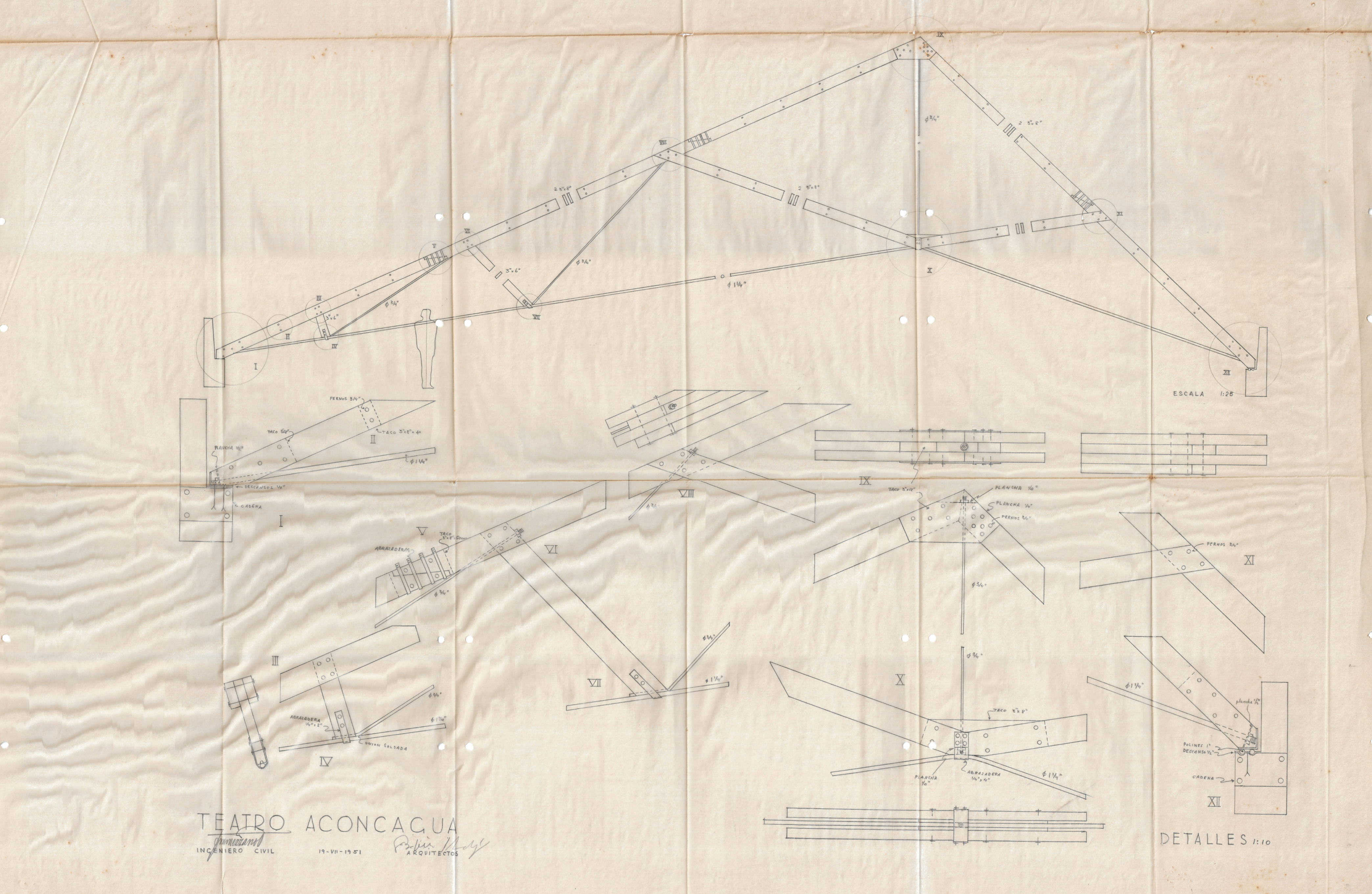

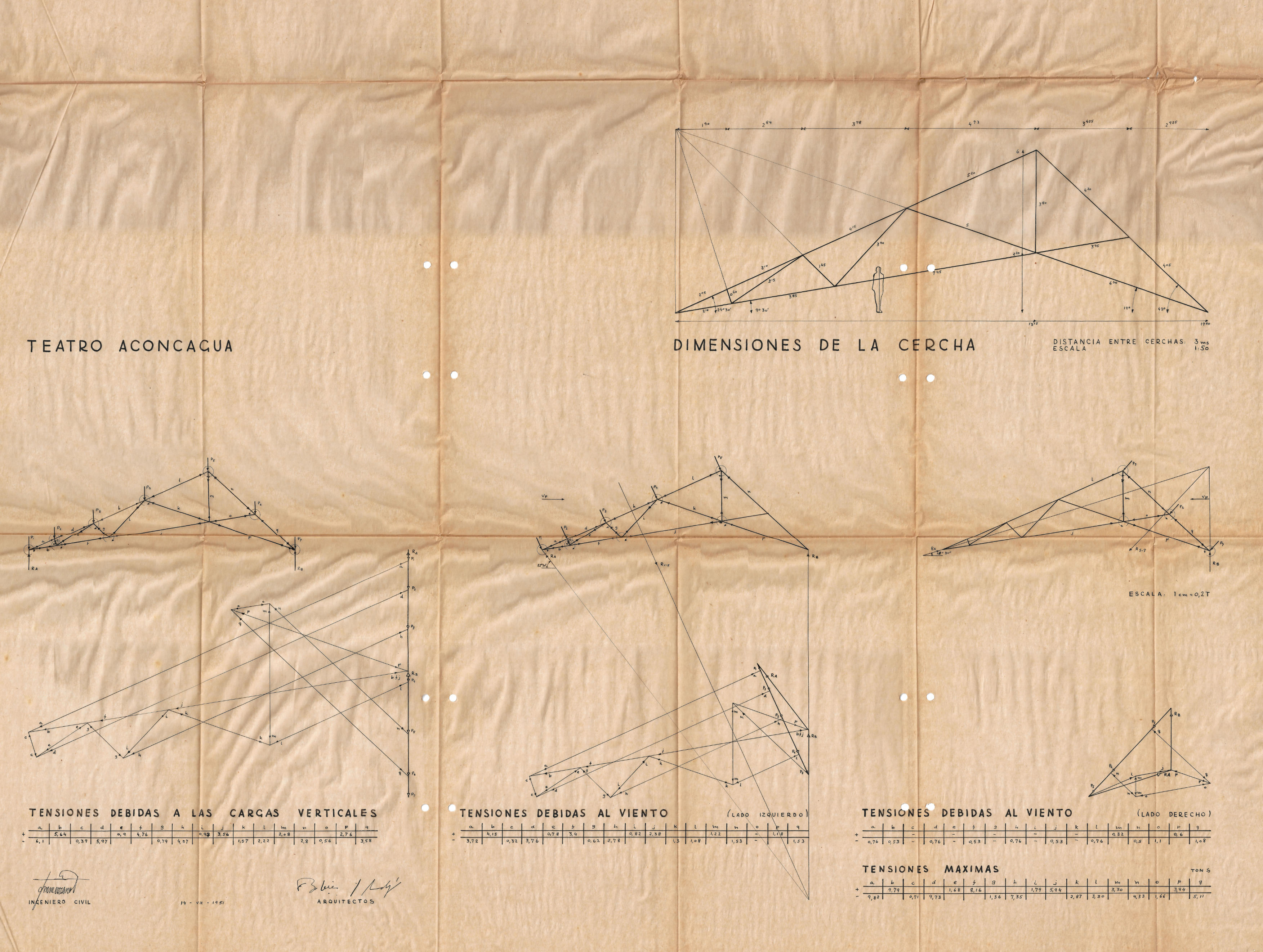

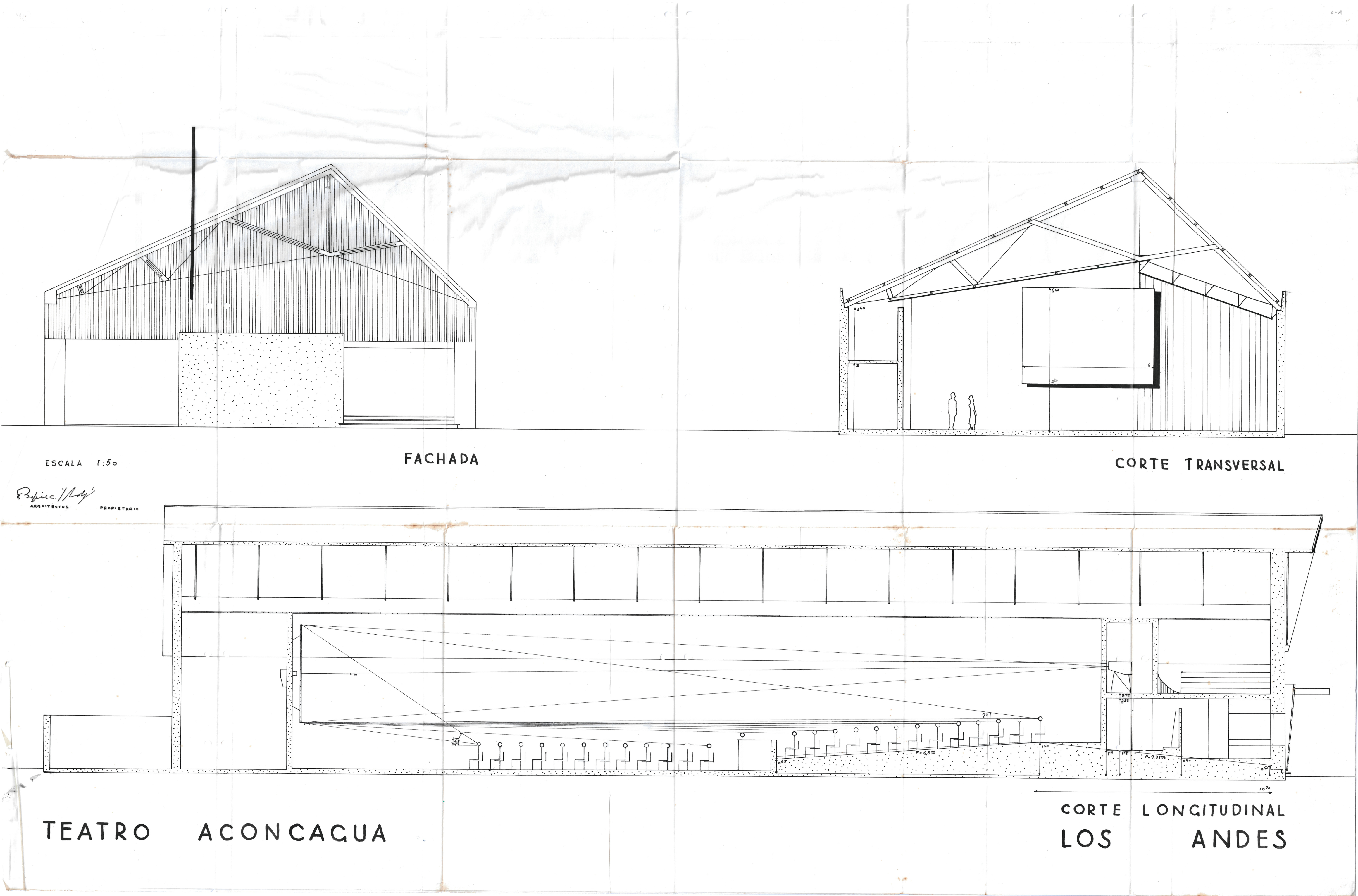

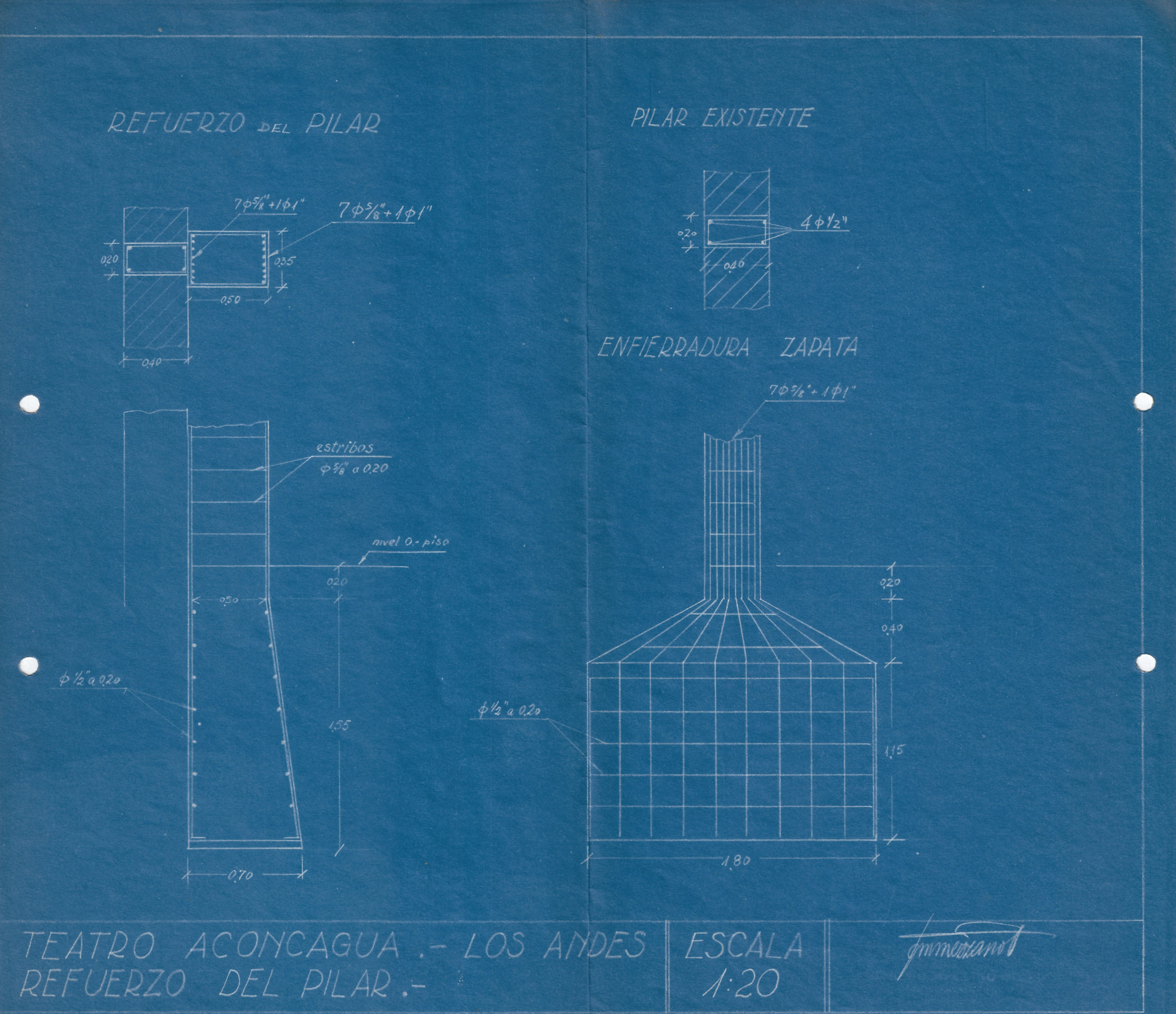

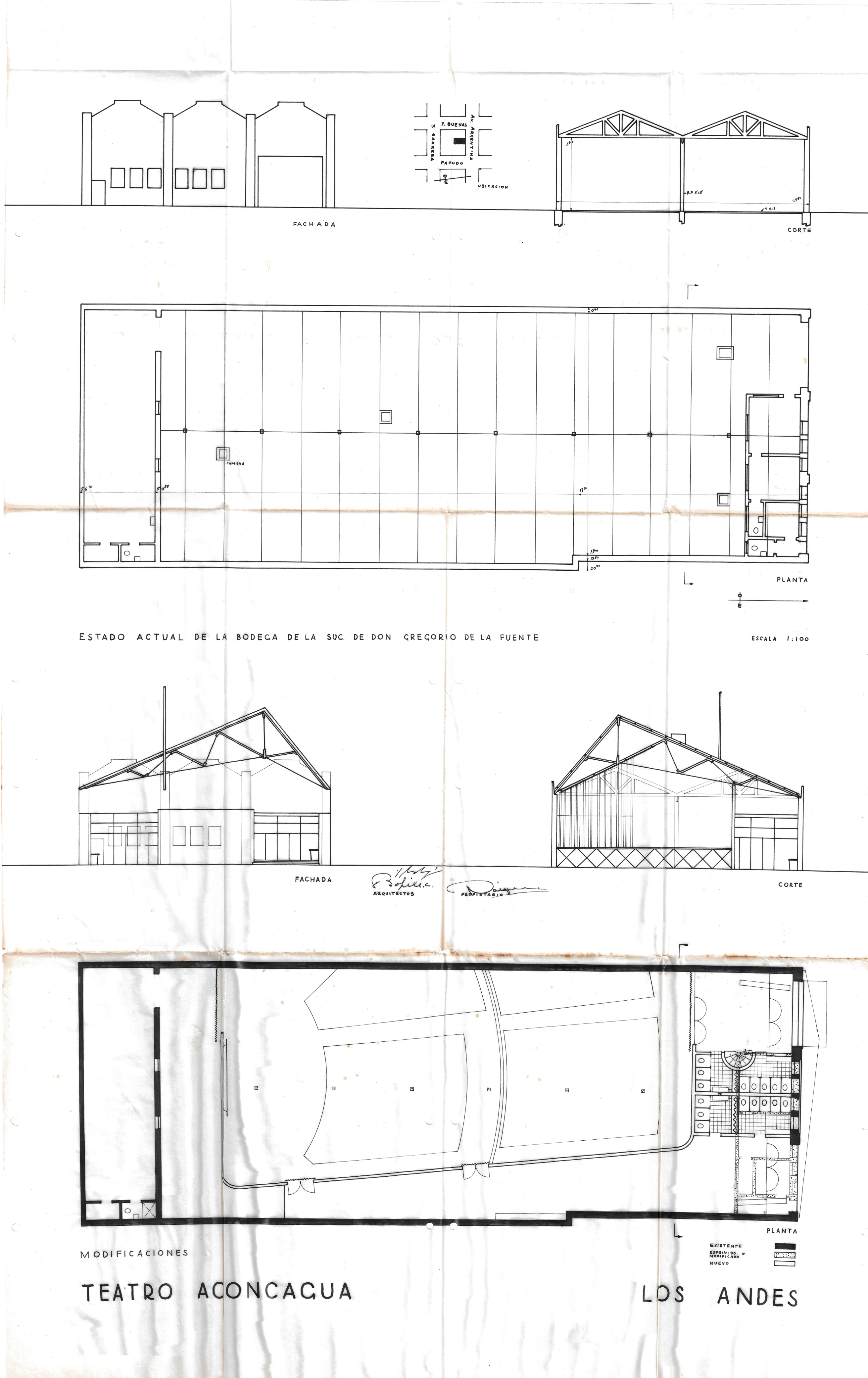

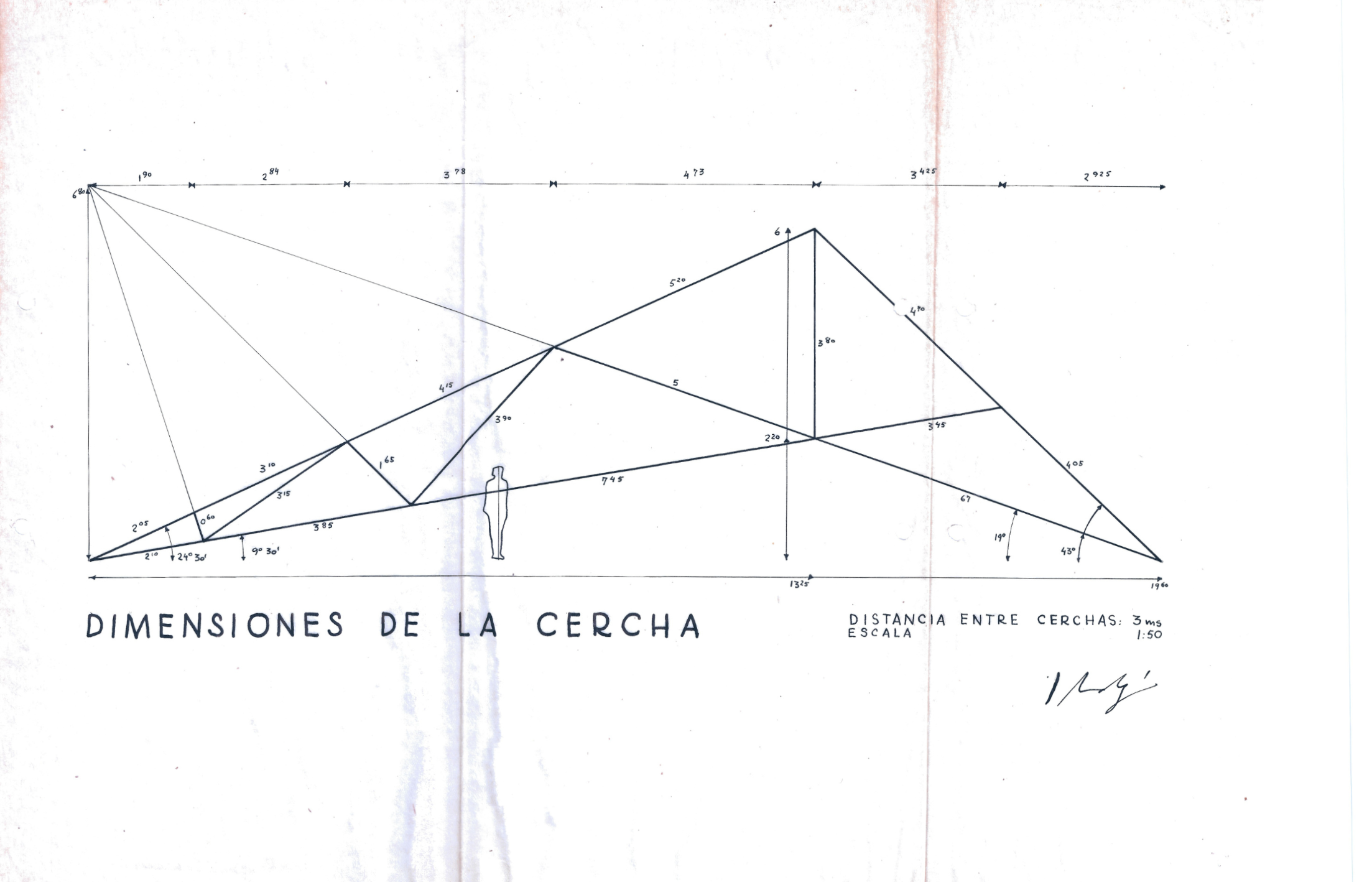

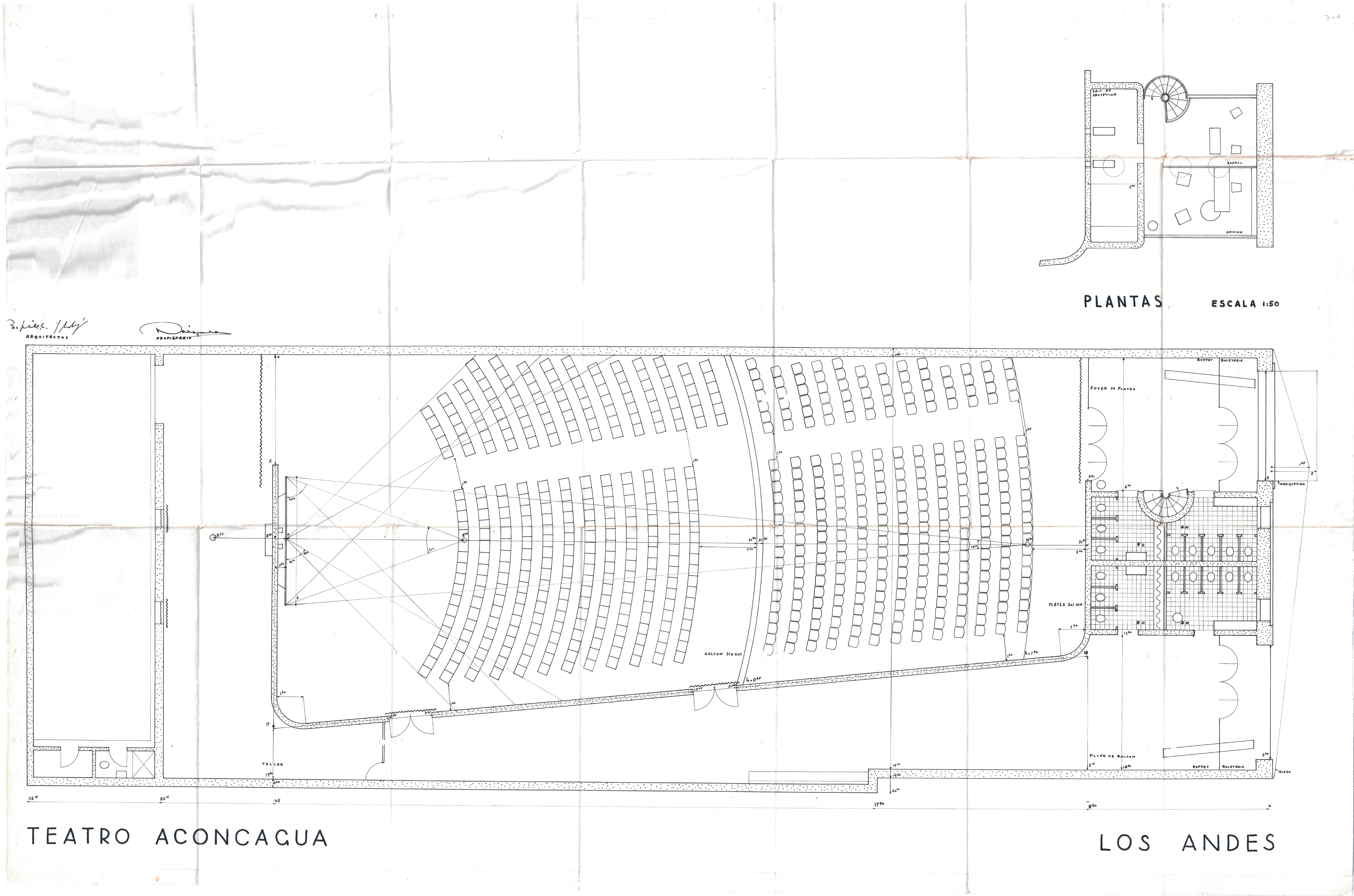

Conjunto de planos estructurales del Teatro Aconcagua de Los Andes, que incluyen: el Plano 1, que muestra detalles del muro de la sala, incluyendo colocación de pizarreño (escala 1:50), refuerzos de platino (escala 1:20) y elevación abatida (escala 1:200); el Plano 2, que presenta el refuerzo del pilar en escala 1:20; el Plano 3, que contiene las dimensiones de la cercha y la distancia entre cerchas de 3 metros en escala 1:50; el Plano 4, que representa las tensiones debidas a cargas verticales, viento y tensiones máximas en escala 1 cm = 0,2 T; el Plano 5, que muestra modificaciones del edificio y el estado actual de la bodega de Don Gregorio de la Fuente en escala 1:100; y el Plano 6, que incluye la fachada longitudinal del teatro y un corte longitudinal en escala 1:50; el Plano 7, que presenta las plantas del edificio en escala 1:50; y el Plano 8, que contiene detalles constructivos en escala 1:10.
