Bodega de materiales para la fábrica de baldosas El Sol

Abstract

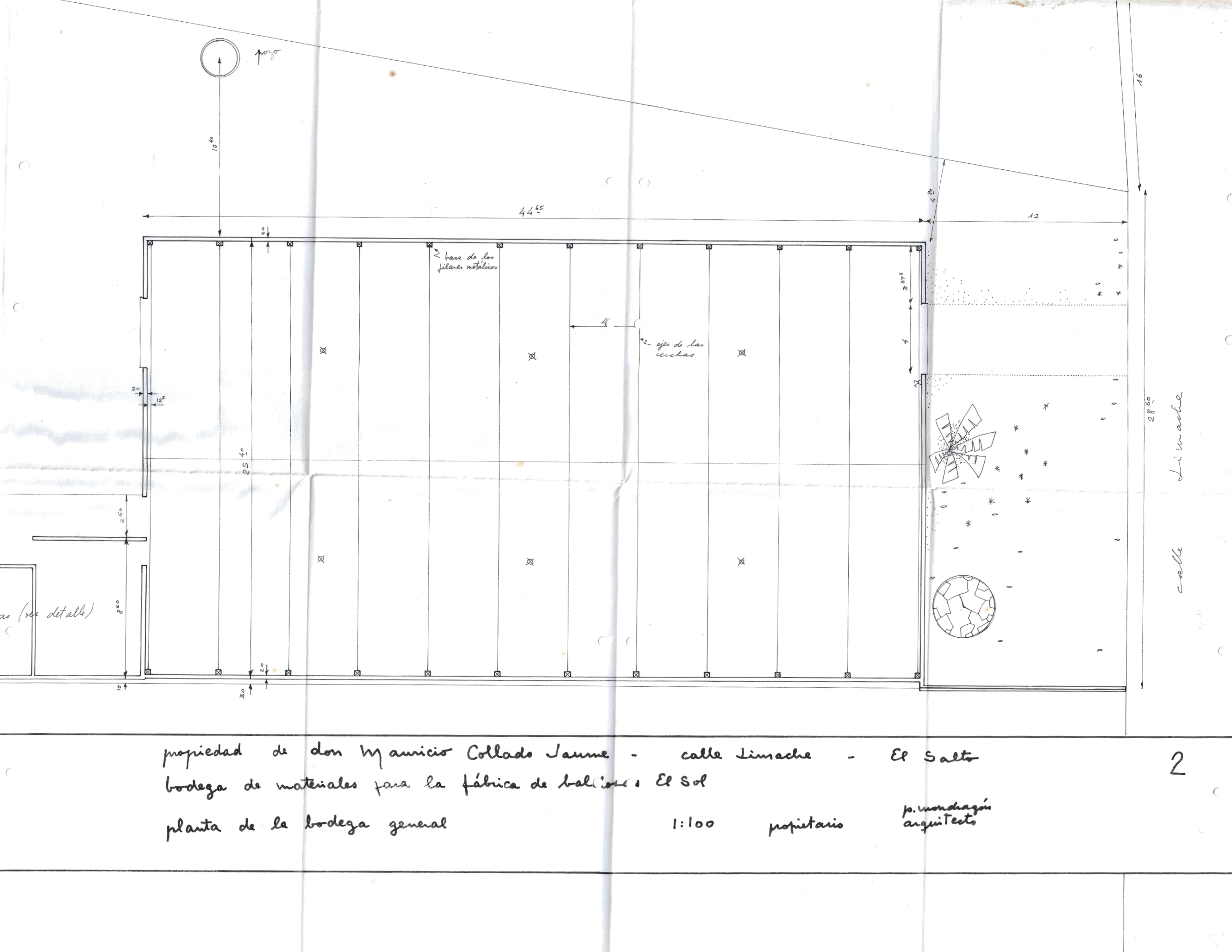

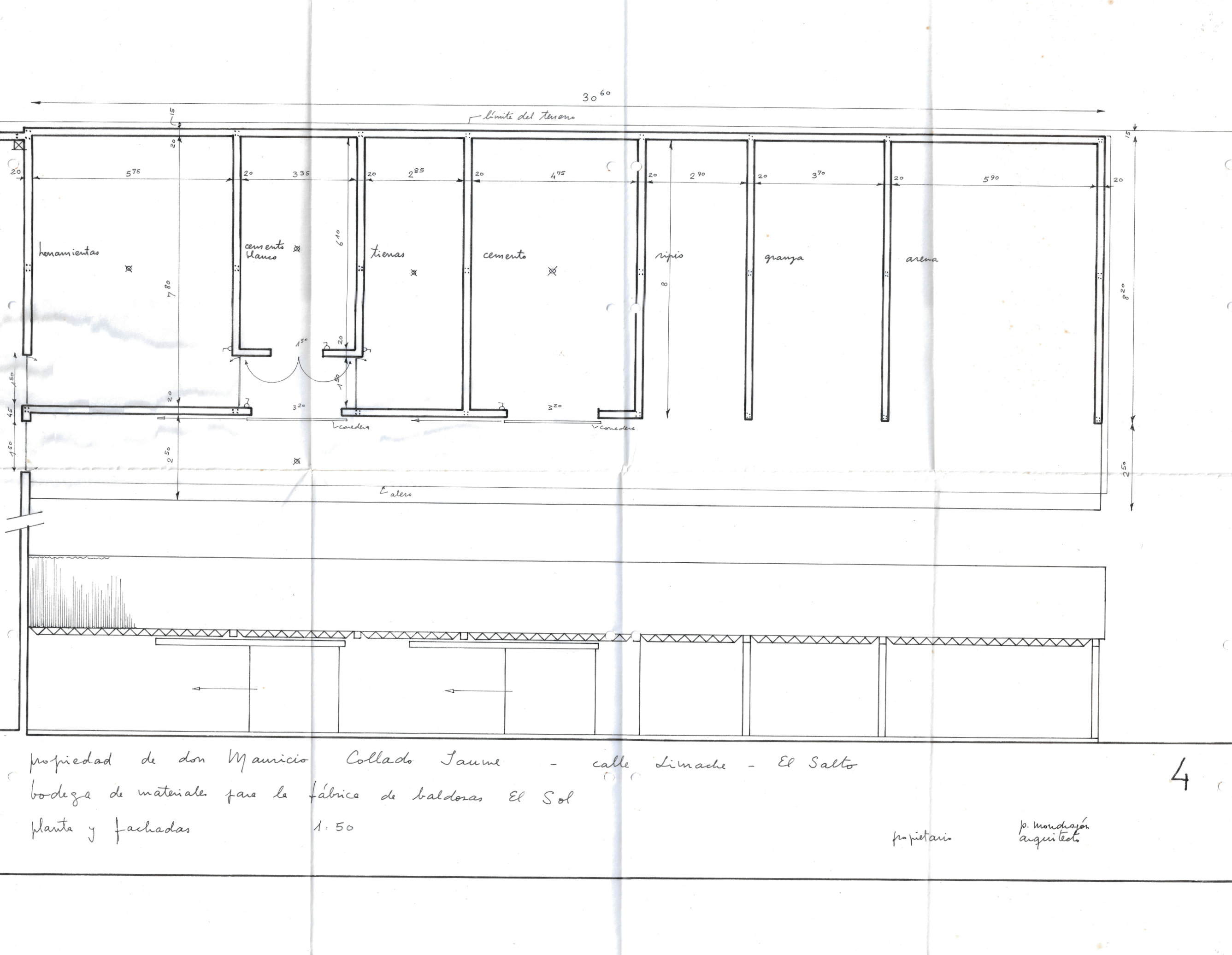

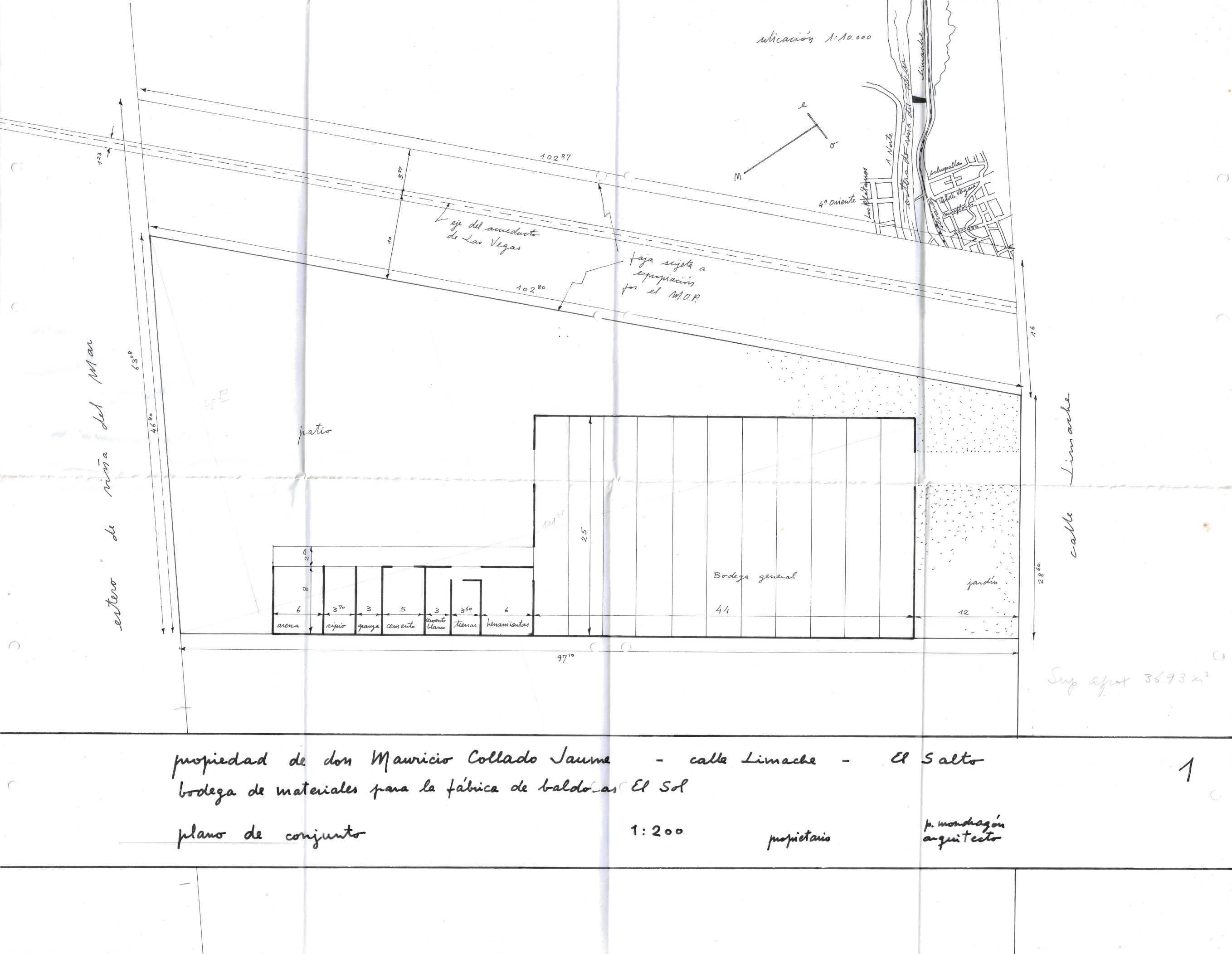

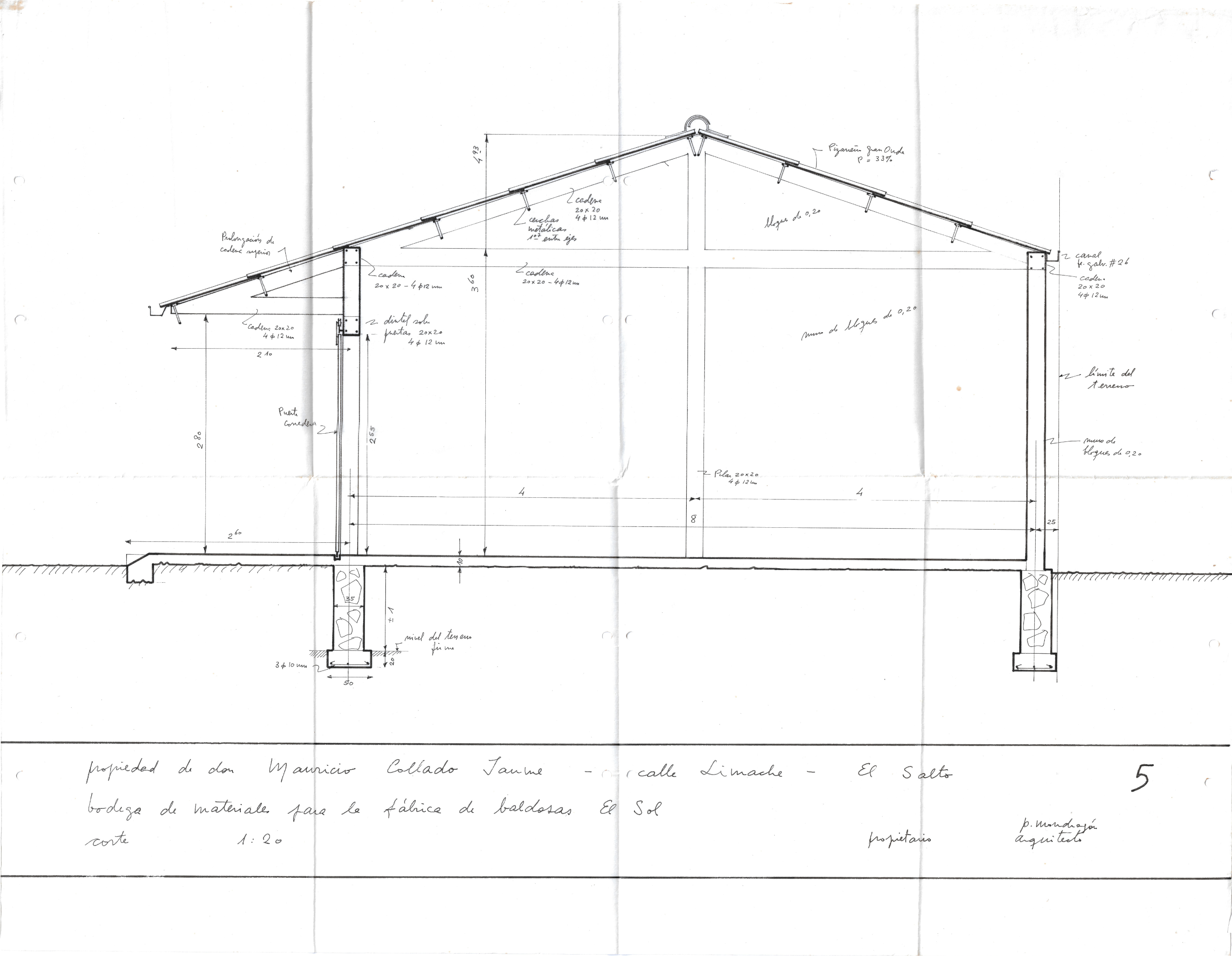

El conjunto documental correspondiente a la propiedad de don Mauricio Collado Jaume, destinada a la bodega de materiales de la fábrica de baldosas El Sol ubicada en calle Limache–El Salto, comprende diversos planos técnicos que detallan su configuración arquitectónica. Incluye un plano de conjunto a escala 1:200 que muestra la disposición general del predio y su implantación en el terreno; una planta de la bodega general a escala 1:100 que permite apreciar la distribución interna del espacio de almacenamiento; además de un plano con la planta y las fachadas del edificio elaboradas a escala 1:50, donde se representan las dimensiones, accesos y elevaciones exteriores. Finalmente, se incorpora un corte a escala 1:20 que detalla la estructura y la relación vertical entre sus elementos constructivos, ofreciendo una visión precisa del funcionamiento y características arquitectónicas de la bodega.
