Casa para don Ernesto Gallardo Velásquez

Abstract

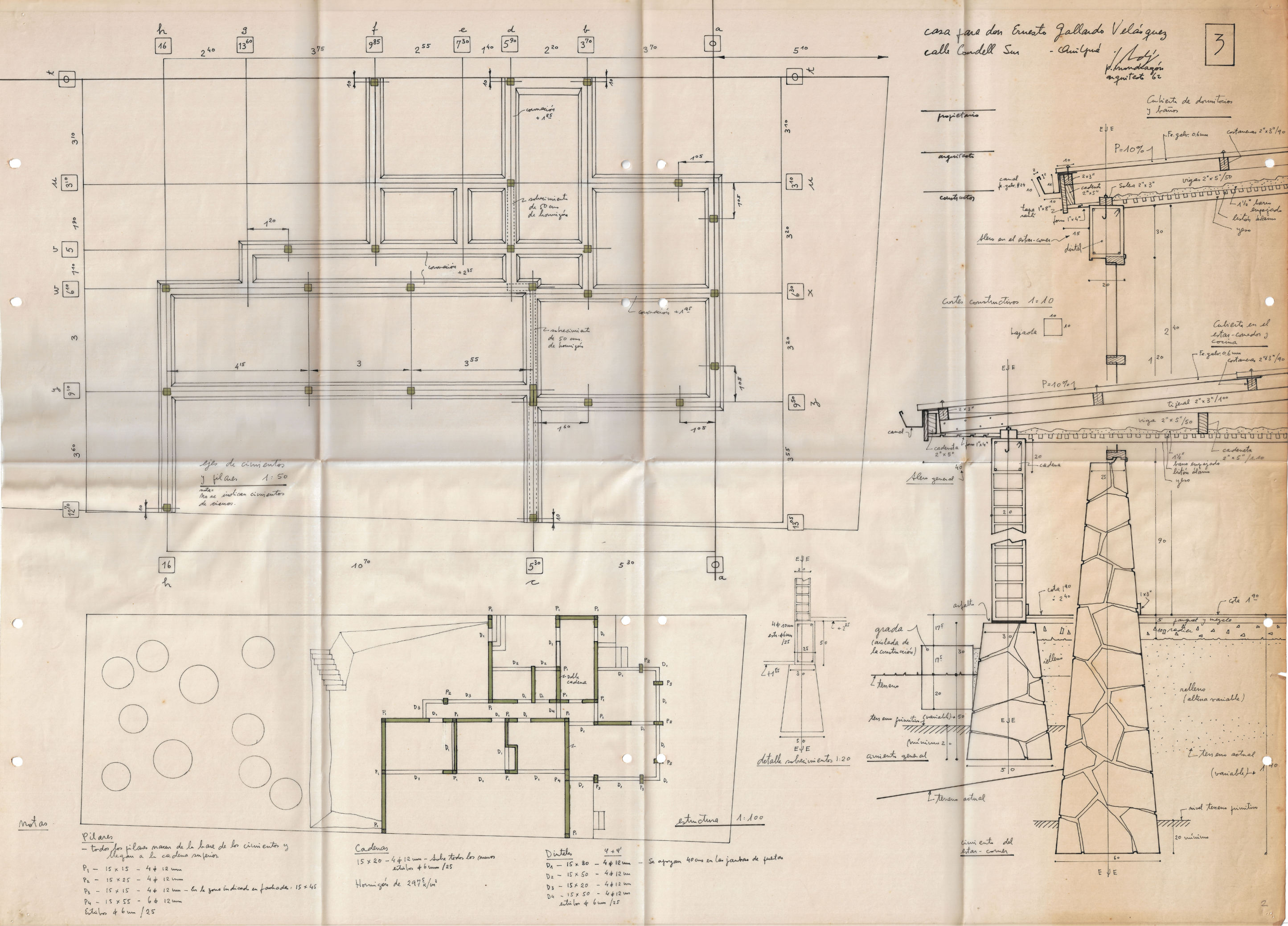

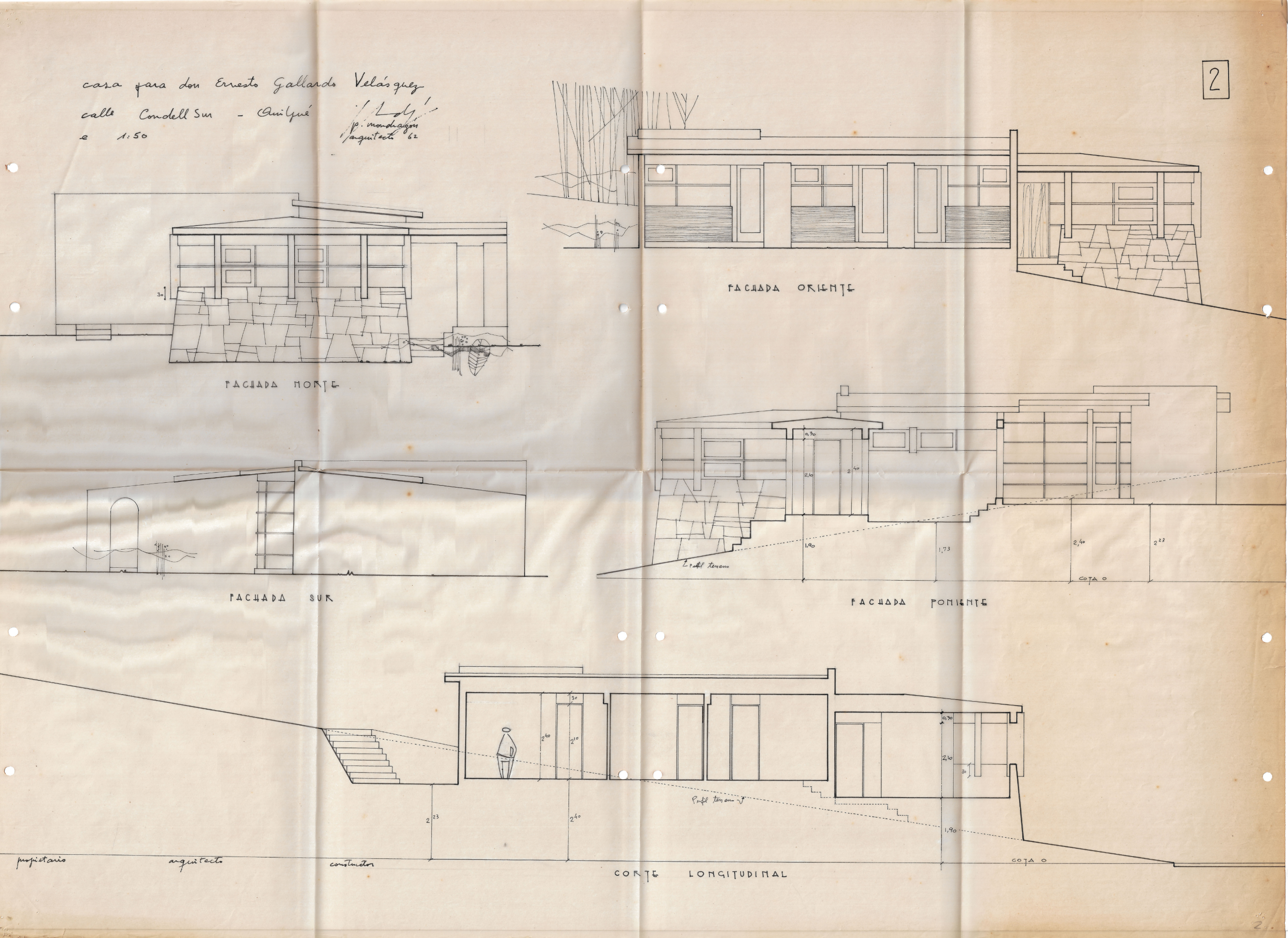

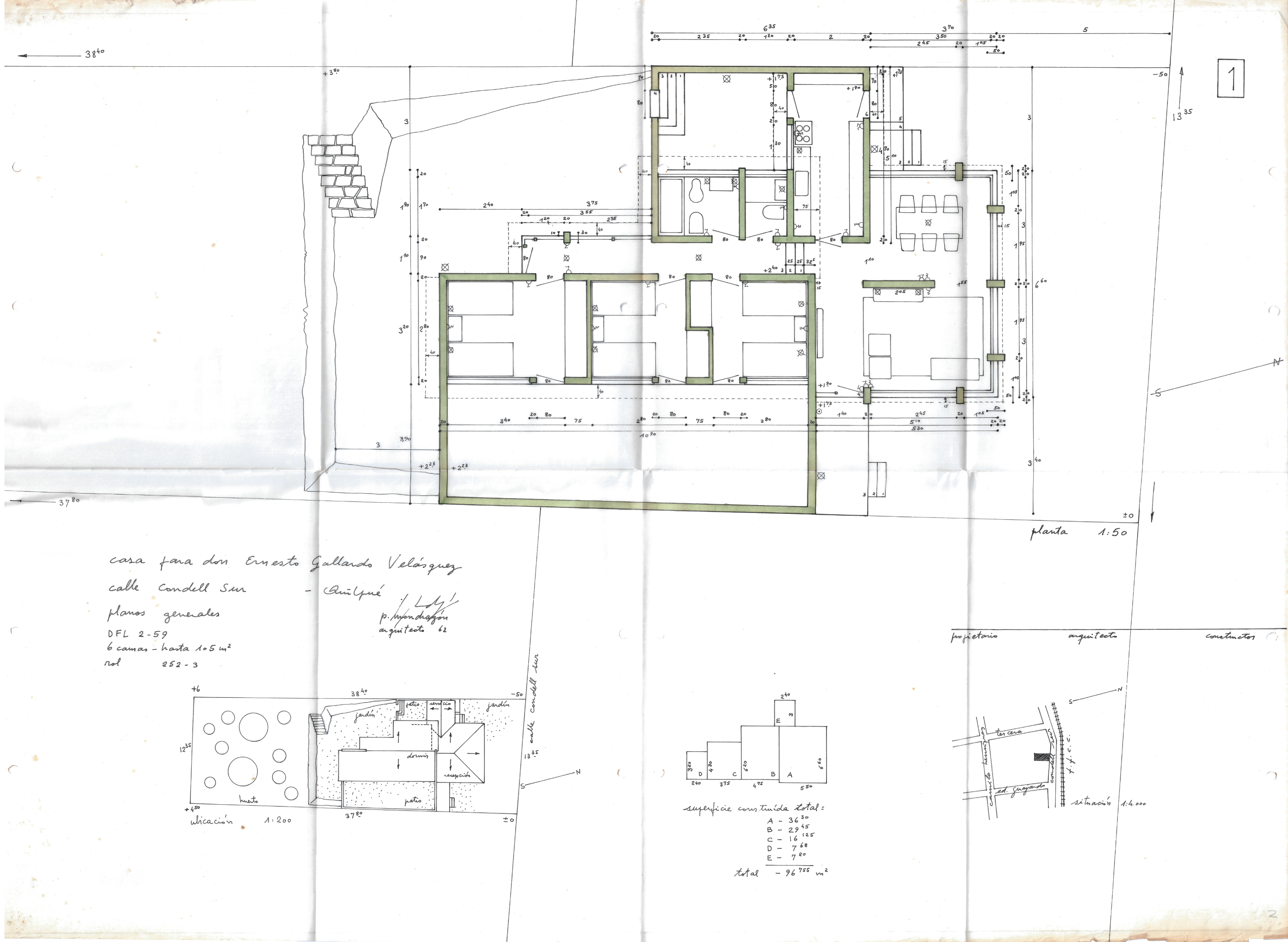

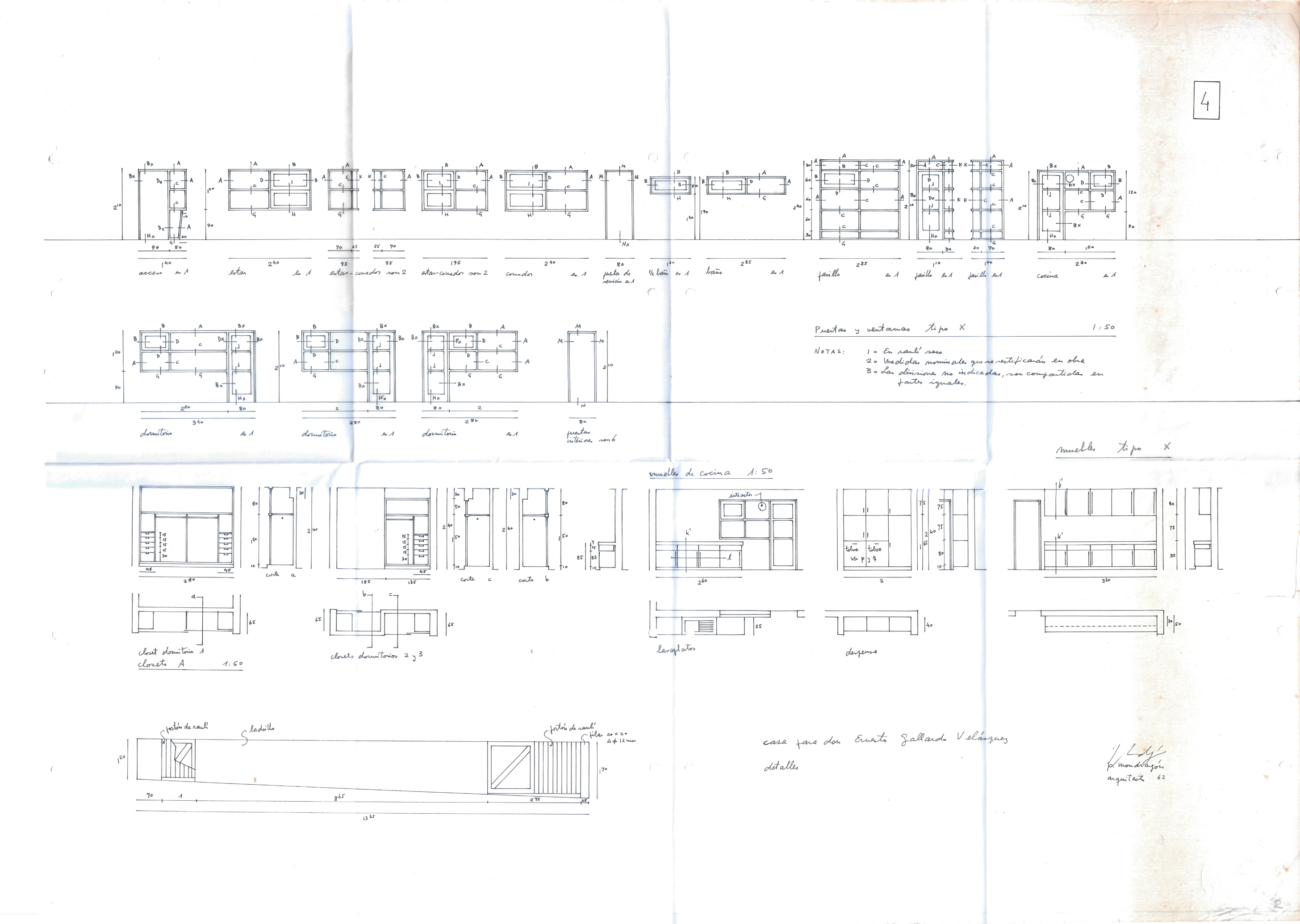

El proyecto correspondiente a la casa de don Ernesto Gallardo Velásquez reúne un conjunto de planos arquitectónicos y constructivos que describen la vivienda en detalle. Incluye los planos generales, donde se presenta la planta en escala 1:50 junto con la situación y ubicación del inmueble en escala 1:4000; las fachadas, que muestran todas las orientaciones de la casa y un corte longitudinal, también en escala 1:50; y dos láminas de detalles de cimientos, una con la estructura en escala 1:10, que especifica cimientos, pilares y dinteles, y otra que incorpora los detalles de puertas y ventanas tipo X en escala 1:50. En conjunto, los planos permiten apreciar tanto la distribución general como los aspectos constructivos fundamentales de la vivienda.
